Den 15. 2024 november, Mr.Shang fra SunTCN, senior maskinvareingeniør laget en Fantastisk foredrag om hybridomformer til studenter i Ningbo University.
Ettersom den globale etterspørselen etter fornybar energi fortsetter å øke, forventes den globale markedsstørrelsen for fotovoltaiske omformer å opprettholde en høy vekstrate i den kommende år. Markedets etterspørsel av Solarformer s og hybrid omformer s vil også fortsette å vokse, effektiviteten til omformere vil fortsette å øke og søknadens omfang vil bli bredere.
Som et høyteknologisk selskap som spesialiserer seg på utvikling, produksjon og salg av omformere, har SUNTCN nær forsknings- og studiesamarbeid med Ningbo University.
Følgende er noe av det fantastiske foredraget:
(I) Innføring av hybridomformer

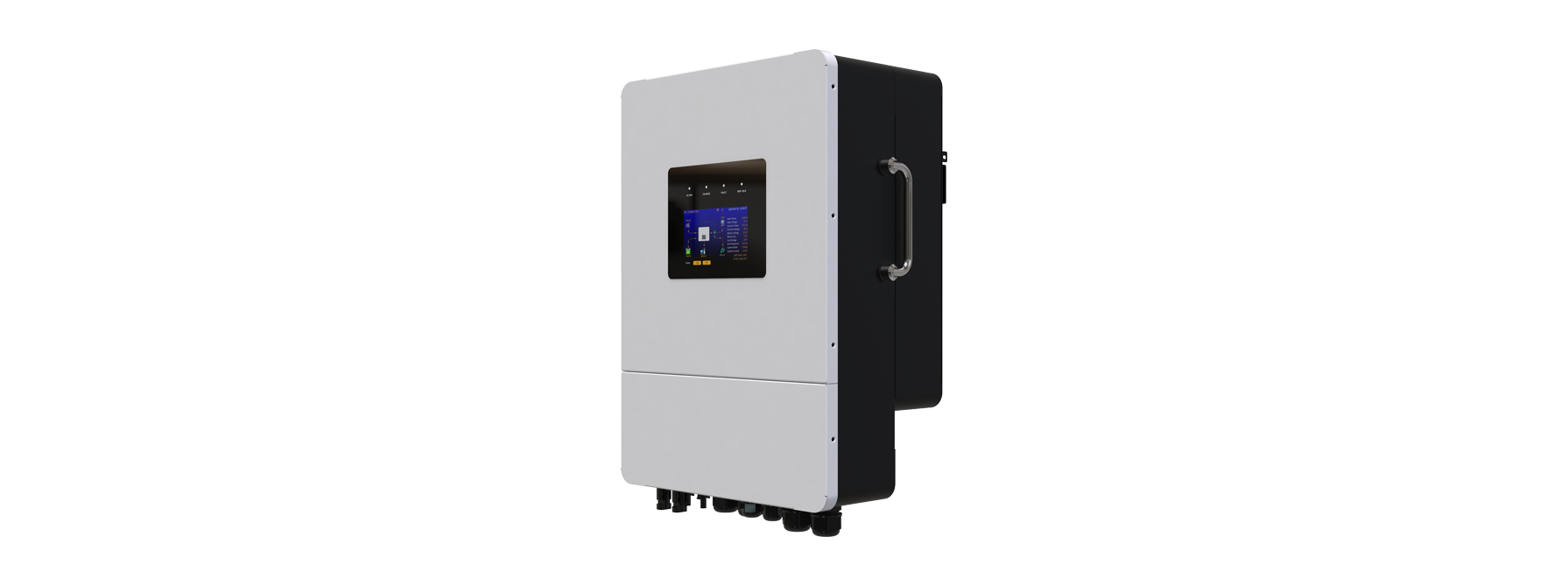

En hybrid omformer er en enhet som konverterer likestrøm til vekselstrøm, og som hovedsakelig brukes i forbindelse med fornybare energisystemer som solcellepaneler og vindmøller. Den kan konvertere energien til en enhetlig vekselstrøm, som deretter overføres til strømnettet eller brukes til hjemme- og forretningsstrøm. Denne designen gjør at hybridomformeren mer effektivt kan utnytte forskjellige fornybare energikilder, forbedre energiutnyttelsen og redusere miljøpåvirkningen.
(Ii) Hele prosessen med kretsdesign
EN. Kravanalyse : Forstå strømkravene, inngangskilder (solcellepaneler, batterier osv.), Utgangsspesifikasjoner (spenning, frekvens for AC) og eventuelle spesifikke funksjoner som rutenett - slips eller av - rutenettfunksjoner.
B. Skjematisk design : Velg passende strømelektronikkkomponenter som transistorer, dioder og kondensatorer. Design kretstopologien for kraftkonvertering, kontrollkretser for å håndtere forskjellige strømkilder og beskyttelseskretser for å ivareta mot overspenning, overstrøm etc.
C. Simulering : Bruk programvareverktøy for å simulere kretsens oppførsel under forskjellige forhold for å verifisere funksjonalitet og ytelse, og gjøre nødvendige justeringer.
D. PCB -oppsett : Plasser komponenter med tanke på varmeavledning, signalintegritet og minimering av interferens. Rute sporene for kraft- og signalveier.
E. Prototyping og testing : Bygg en prototype av kretsen, test dens elektriske ytelse, effektivitet og stabilitet. Lag forbedringer basert på testresultater for å optimalisere designen.
(Iii) PCB -layout og sveiseferdighet
Når det gjelder PCB -layout, plasserer du i henhold til den funksjonelle modulpartisjonen av kretsen relaterte komponenter i nære posisjoner for å redusere signalinterferens og ledningslengde. For eksempel bør høyfrekvente komponenter holdes så langt borte fra lavfrekvente komponenter som mulig. For ledninger bør ledningsregler følges, for eksempel strømlinjen og bakkelinjen skal være bred nok til å bære strøm.
Når du letter PCB -brett, er ferdighetene avgjørende. For manuell lodding, velg et loddejern med passende kraft og mestrer loddeiden. Forsikre deg om at puten er ren før lodding, og la loddet fullt suge puten og pinnen under lodding. For SMD -komponenter, bruk en varmluftspistol eller loddejern med fluks for lodding. Vær samtidig med å unngå problemer som kald lodding og kortslutning for å sikre kvaliteten på lodding.
Studentene snakket høyt om forelesningene gitt av handelshøyskolen. De sa at de gjennom forklaringene på handelshøyskolen hadde en ny forståelse av solcelleanlegg og hybridomformer, og en dypere forståelse av kretsdesign, PCB -layout og sveiseferdigheter, som la et solid grunnlag for deres fremtidige utvikling, og de ser frem til flere slike læringsmuligheter i fremtiden.
