Hybrid Inverter Guide: PV & Battery Storage for Modern Energy

Det globale energilandskapet gjennomgår en grunnleggende transformasjon. Økende strømtariffer, den raske spredningen av solenergi på taket og det presserende behovet for å redusere nettavhengigheten har skjøvet hybrid inverterteknologi fra en nisjeløsning til et mainstream-krav for både bolig- og kommersielle energisystemer. I sentrum av dette skiftet er den PV- og batterienergilagringsbaserte hybridinverteren – en enhet som gjør langt mer enn bare å konvertere DC-solenergi til brukbar AC-elektrisitet. Den orkestrerer aktivt strømflyt på tvers av flere kilder for å maksimere eget forbruk, minimere kostnader og sikre kontinuitet i forsyningen.

Hva en hybrid inverter faktisk gjør

A hybrid inverter er grunnleggende en flerveis strømstyringsenhet. I motsetning til en standard strenginverter som kun konverterer solenergi DC-utgang til AC for umiddelbar bruk eller netteksport, styrer en hybrid-inverter samtidig strøm fra solcellepaneler, et batterienergilagringssystem (BESS), strømnettet og eventuelt en backup-generator. Den bestemmer i sanntid hvilken kilde den skal hente fra, om batteriet skal lades og når overskuddsstrøm skal eksporteres – alt basert på konfigurerbar prioritetslogikk og data om forbruk.

Denne evnen er det som gjør hybride vekselrettere sentrale for å oppnå energiparitet – punktet der kostnadene for egengenerert og egenlagret energi er lik eller faller under nettimportpriser. Ved å forskyve lasten på en intelligent måte og unngå import av nett med høye tariffer, kan et godt konfigurert hybrid invertersystem dramatisk redusere strømregningen samtidig som det fungerer som en robust backup under strømbrudd.

Kjernearkitektur: Hvordan kraftveiene er strukturert

Å forstå den interne arkitekturen til en hybrid omformer hjelper operatører og installatører å ta bedre konfigurasjons- og størrelsesbeslutninger. En PV- og batterilagringsbasert hybrid-inverter integrerer vanligvis flere nøkkelfunksjonsblokker i en enkelt enhet:

• MPPT solcellelader : Sporer strømpunktet til PV-arrayen for å trekke ut energien under variable bestrålings- og temperaturforhold. Avanserte modeller inkluderer to eller flere uavhengige MPPT-sporere for å håndtere arrays med forskjellige orienteringer eller skyggeprofiler.
• Toveis batteriomformer : Lader batteriet fra solenergi eller nett og lader det ut for å forsyne laster. Effektivitet i både lade- og utladningsretninger påvirker systemets tur-retur-tap direkte, så invertereffektivitetsklassifiseringer over 97 % er å foretrekke for applikasjoner med høy sykling.
• Grid Interface og Anti-Islanding : Styrer synkronisering med verktøynettet for sømløs import/eksport og inkluderer obligatorisk anti-øybeskyttelse for å forhindre tilbakemating under strømbrudd, som kreves av standarder som IEEE 1547 og VDE-AR-N 4105.
• AC bypass og overføringsbryter : I off-grid- eller backup-modus, bytter omformeren laster fra nett til batteri-/solenergiforsyning, vanligvis innen 10–20 millisekunder, raskt nok til å opprettholde sensitivt utstyr som medisinsk utstyr eller IT-infrastruktur.
• Generatorinngangsport : Mange hybride inverterplattformer inkluderer en dedikert AC-inngang for en diesel- eller gassgenerator, noe som gjør at systemet kan bruke generatorkraft til å lade batterier eller supplere lastforsyningen når både solenergi og lagring er utilstrekkelig.

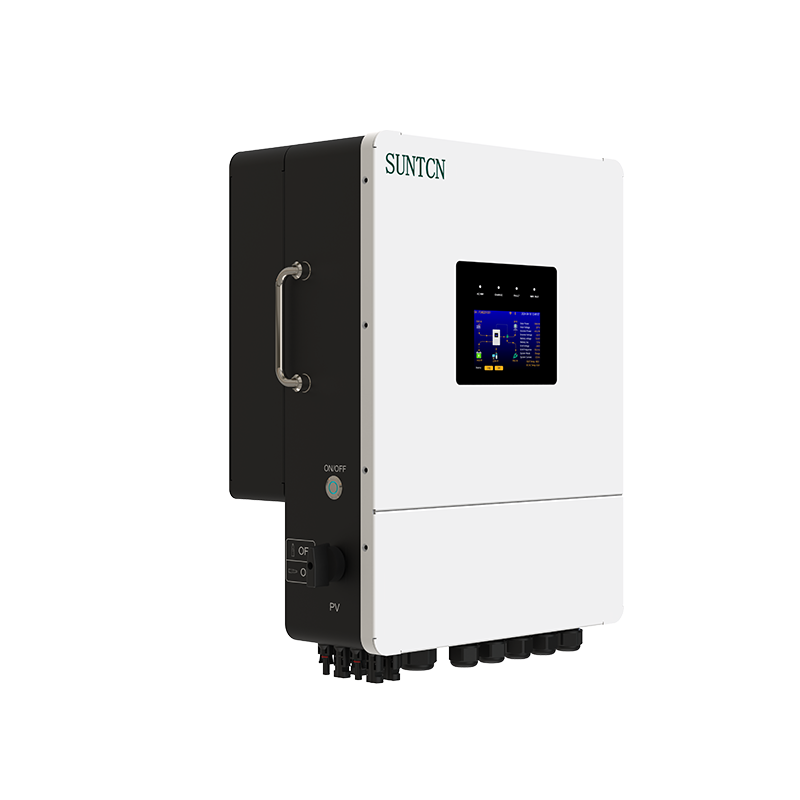

SUNTCN Hybrid Inverter integrerer alle disse banene i et kompakt, høyeffektivt chassis, slik at installatører kan koble til PV, batterier, nett og generatorer uten eksterne koblingsenheter. Denne alt-i-ett-arkitekturen reduserer installasjonens kompleksitet og komponentantall – en viktig fordel i både boligretrofitting og kommersielle nybygg.

Styring av strømstrøm: prioriteringslogikk forklart

Den virkelige intelligensen til en hybrid omformer ligger i energistyringsalgoritmen. plattformer tilbyr konfigurerbare driftsmoduser som definerer preferanserekkefølgen for hvordan strøm hentes, lagres og eksporteres. De tre vanlige modusene er:

Solar Priority Mode

I denne modusen brukes all tilgjengelig solenergi til å forsyne tilkoblede laster. Eventuelt overskudd etter at belastningene er oppfylt, rettes til å lade batteriet. Når batteriet når det konfigurerte taket for ladetilstand (SoC), eksporteres overflødig solenergi til nettet eller reduseres avhengig av lokale forskrifter. Nettimport utløses kun når solenergi og batteriutladning sammen ikke kan møte etterspørselen. Denne modusen er ideell for maksimering av eget forbruk i miljøer med innmatingstariff (FiT) der eksportprisene er lave.

Batteriprioritetsmodus

Her prioriterer systemet å lade ut batteriet for å møte belastninger før det trekkes fra nettet. Solar lader fortsatt batteriet i løpet av dagen, men utsendelseslogikken er innstilt for å maksimere batteriutnyttelsen. Denne modusen passer tariffstrukturer for brukstid (TOU) der nettelektrisitet er betydelig billigere i off-peak timer. Batteriet lades billig over natten og lades ut under høyprisvinduer, noe som gir betydelige kostnadsreduksjoner.

Grid Priority Mode

I nettprioritetsmodus trekker omformeren primært fra nettet for å forsyne laster og bytter kun til batteri eller solenergi når nettstrøm er utilgjengelig eller tariffer overstiger en fastsatt terskel. Denne modusen brukes i markeder med høye innmatingstariffer der eksport av solenergi er økonomisk mer fordelaktig enn eget forbruk, eller i systemer der batterilevetid er prioritert fremfor daglig sykling.

Batterikompatibilitet og størrelse for hybridsystemer

Valget av batterikjemi og kapasitet har en direkte innvirkning på den generelle ytelsen til et hybrid invertersystem. Litiumjernfosfat (LiFePO4) har blitt den dominerende kjemien for bolig- og lette kommersielle bruksområder på grunn av dens sykluslevetid (typisk 3 000–6 000 hele sykluser), termisk stabilitet og høy utladnings-toleranse (DoD) på opptil 90–95 %.

Når du skal dimensjonere batteribanken, er nøkkelvariablene som skal balanseres:

• Daglig lastprofil : Beregn gjennomsnittlig daglig energiforbruk (kWh) og identifiser toppbehovsperioder som må kompenseres fra nettet.
• Autonomikrav : For sikkerhetskopieringskritiske applikasjoner, dimensjoner batteriet for å levere essensielle belastninger i 8–12 timer uten solenergi.
• Inverter kontinuerlig utladningshastighet : Sørg for at batteriets kontinuerlige utladningsstrøm (C-rate) er kompatibel med omformerens AC-utgangseffekt for å unngå flaskehalser under høybelastningshendelser.
• Utvidbarhet : Velg en hybrid omformer som støtter utvidelse av batterikapasitet via parallelle batterimoduler, slik at systemet kan vokse etter hvert som energibehovet øker over tid.

Generatorintegrasjon: utvider hybridsystemets motstandskraft

For nettsteder med hyppige strømbrudd eller høye krav til autonomi utenfor nettet, skaper integrering av en generator med hybridomformeren en robust sikkerhetskopieringsarkitektur med flere kilder. Hybrid-omformeren fungerer som hovedkontrolleren, og starter automatisk generatoren når batteriets SoC faller under en definert terskel og slår den av når batteriet er tilstrekkelig ladet - vanligvis til 80 % for å beskytte syklusens levetid.

En viktig konfigurasjonsparameter er generatorens ladestrømgrense , som forhindrer overbelastning av en generator ved å begrense hvor mye av dens utgang vekselretteren bruker til batterilading kontra belastningsforsyning. For eksempel kan en 5 kVA generator som kjører på 80 % kapasitet (4 kW) tildele 2,5 kW til belastninger og 1,5 kW til batterilading, noe som sikrer at generatoren fungerer med en komfortabel og effektiv belastningsfaktor. Riktig generatordimensjonering bør ta hensyn til både det kombinerte belastnings- og ladebehovet som hybridomformeren kan ha samtidig.

Overvåking, datalogging og fjernadministrasjon

En hybrid omformer uten omfattende overvåking er en mulighet som går glipp av. Sanntidsdata og historiske data om solutbytte, batteriladingstilstand, lastforbruk, nettimport/-eksport og systemeffektivitet er avgjørende for å validere systemytelse mot designmål og for proaktiv feildeteksjon.

Ledende hybride inverterplattformer – inkludert de i SUNTCN-produktserien – gir skytilkoblet overvåking via Wi-Fi eller RS485 Modbus-kommunikasjon til en lokal datalogger, med data tilgjengelig via en nettportal eller mobilapplikasjon. Nøkkelverdier å overvåke på daglig basis inkluderer:

• Egenforbruksforhold : Prosentandelen av solenergi som forbrukes direkte på stedet (mål: over 70 % i godt optimaliserte boligsystemer).
• Selvforsyningsforhold : Prosentandelen av det totale belastningsbehovet dekket av solenergi og batteri uten nettimport (mål: 60–80 % i klima på middels breddegrad med tilstrekkelig batteristørrelse).
• Antall batterisykluser og SoH : Sporing av helsetilstand tillater proaktiv batteribytteplanlegging før kapasitetsforringelse blir tjenestepåvirkende.
• Inverter effektivitetskurve : Kryssreferanser faktisk utgangseffektivitet mot klassifisert CEC- eller EU-effektivitet for å identifisere uregelmessigheter som kan indikere et maskinvareproblem.

Møt fremtidens energikrav med en skalerbar hybridplattform

Et av de overbevisende argumentene for å distribuere en hybrid omformer i dag er fremtidssikring. Energietterspørselen på bolig- og kommersielle steder øker, drevet av EV-lading, varmepumper som erstatter gassoppvarming og elektrifisering av industrielle prosesser. Et hybrid invertersystem med utvidbar batterilagring, multi-MPPT PV-inngang og generatorkompatibilitet kan absorbere disse nye belastningene trinnvis uten å kreve utskifting av infrastruktur i engroshandel.

Nettoperatører tilbyr også i økende grad behovsrespons og programmer for virtuelle kraftverk (VPP) som belønner fleksibel laststyring. Hybride inverterplattformer med åpen API eller sertifisert VPP-integrasjonsevne lar nettstedeiere delta i disse programmene, generere inntekter fra lagret energi samtidig som de tilbyr nettstabilitetstjenester. Ettersom innmatingstariffpolitikken utvikler seg globalt, vil denne muligheten til å skifte fra en passiv eksportør til en aktiv nettdeltaker være en betydelig differensiator for systemer som brukes i dag.

Kombinasjonen av et godt designet PV-array, en batteribank av riktig størrelse og en intelligent hybrid-inverter representerer den praktiske og økonomisk levedyktige veien til energiuavhengighet for de fleste sluttbrukere. Å velge en plattform med velprøvd flerkildestyring, høy tur-retur-effektivitet og sterke fjernovervåkingsmuligheter sikrer at systemet fortsetter å levere verdi langt utover den opprinnelige tilbakebetalingsperioden.
